雅科貝思直線電機ACR系列

雅科貝思ACR系列弧形無框電機采用高性能永磁材料，經過電磁和機械優化設計，具有厚度小、中孔大、轉矩密度高和無齒槽效應等優點，可以根據應用需求靈活配置多個線圈和多個導軌。可應用在FPD加工和表面檢測等諸多應用場合。

PDF資料查看

產品詳情

弧形直線電機設計特點

厚度小
中孔大
內置霍爾傳感器和溫度傳感器
直驅大扭矩，無齒槽效應
限定角度運動或360度圓周運動
靈活配置多線圈或多導軌結構

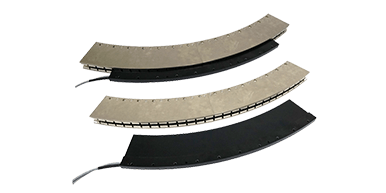

Akribis雅科貝思弧形直線電機ACR系列

雅科貝思直線電機參數

電機規格	運動半徑	高度	中孔半徑	持續轉矩@100℃	峰值轉矩	360°運動模式
電機規格	(mm)	(mm)	(mm)	(Nm)	(Nm)
ACR240-S5	240.0	33.0	73	24.3	72.8	*
ACR335-S5	335.0	29.6	276.0	92.3	276.9	*
ACR820-S5	820.0	38.0	752.0	331.5	994.5	*
ACR1525-S5	15250.0	38.8	1465.0	460.7	1382.2	-
